一、產品概述

YR315M-8 型繞線式帶滑環異步電機是西安西瑪電機面向重載啟動、大慣量負載和頻繁軟啟動工況專門研發的一款高性能工業電機。該機額定功率為 75 kW、額定電壓 380 V，屬 8 極（p=8） 結構，理論同步轉速為 750 r/min（50 Hz 條件下），實際額定轉速略低于同步速以滿足負載轉矩要求。機座號 315M，安裝方式 B3（底腳安裝），絕緣等級 F 級，工作制為 S1（連續運行），并配置滑環及電刷裝置，便于在轉子回路中引入外部電阻以實現軟起動、限流啟動和大轉矩啟動控制。

YR315M-8 系列以其啟動性能優越、調速靈活、機械強度高、維護方便等特點，廣泛適用于冶金、礦山、起重、球磨機、軋鋼、煤礦提升機、破碎機、攪拌機等要求平穩啟停與大轉矩啟動的工業場合。

二、結構與工作原理（簡要）

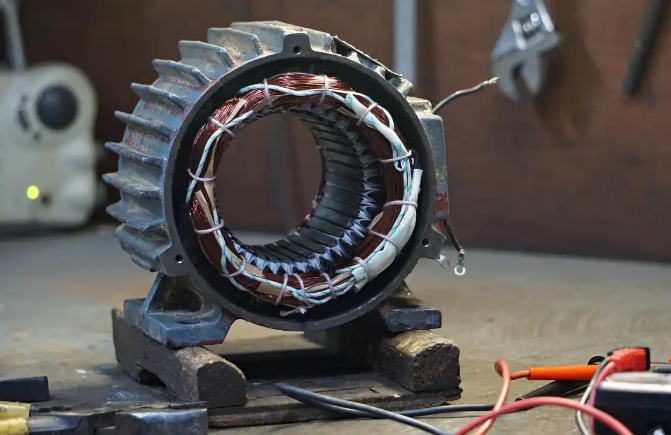

該電機為繞線轉子三相異步電機，定子結構與普通三相異步電機類似，采用分層繞組、優質硅鋼片沖片組裝；轉子為繞線式結構，三相繞組引出經絕緣滑環引出端接至外部電阻或控制裝置。通過調節外接電阻，可在起動或低速區大幅度提高起動轉矩、降低起動電流，并實現平滑加速，有效保護傳動系統與電網。

三、主要技術參數（典型/說明）

• 型號：YR315M-8

• 額定功率：75 kW

• 額定電壓：380 V（三相）

• 極對數：8 極（同步速度 750 r/min）

• 額定工作制：S1 連續運行

• 絕緣等級：F 級（允許繞組長期工作在較高溫升環境）

• 安裝方式：B3（底腳式）

• 滑環結構：耐磨滑環＋碳刷/滑塊裝置，便于維護更換

• 軟啟動方式：繞組滑環外接電阻（多檔）或通過電阻+接觸器組合實現平滑起動

• 機械連接：標準軸徑、鍵槽與法蘭接口可按用戶需求定制

• 機殼防護/涂層：標準防護油漆，工業防腐/海洋環境可定制防腐處理

注：具體轉速、扭矩、效率、功率因數與熱升參數將隨極對數、繞組設計和負載條件略有變化，可在技術訂購單中明確并提供試驗數據表。

四、核心優勢與工程價值

1. 超強起動能力：繞線轉子配合外接電阻能夠實現高起動轉矩與低起動電流，尤其適合重載啟動或頻繁啟停的工況，減小對電網的沖擊。

2. 起動方式靈活：可直接啟動、外加電阻起動或配合可控硅軟起動器使用，且在需要時可采用變頻器+轉子回路控制實現更平滑的調速。

3. 高可靠性：西安西瑪電機采用優質硅鋼片、標準化繞組工藝、嚴格的動平衡與機械加工精度，保證長期穩定運行。

4. 絕緣與熱工優化：F 級絕緣體系與合理的冷卻通道設計，提高電機在高溫、持續工況下的壽命與穩定性。

5. 維護友好性：滑環、電刷組件結構緊湊，便于現場檢查與更換；軸承與潤滑接口易于維護，減少停機時間。

6. 適應性強：可根據客戶工況定制防護等級、防腐涂層、冷卻方式（增強風冷或強制風冷）以及監測傳感器（溫度、振動）接口。

五、典型應用場景

• 礦山與石料破碎設備：破碎機、給料機等需要高轉矩啟動的設備；

• 冶金工業：球磨機、軋機、鼓風機及高慣量負載的啟動與控制；

• 起重與運輸：卷揚機、提升機等需要平穩啟停與精確速度控制的設備；

• 混凝土與攪拌設備：大容量攪拌機、高負載工況下的長期運行；

• 水泥與建材行業：回轉窯、粉磨機等重載機械的主驅動；

• 發電輔機：與風機、循環水泵等配套，尤其在需要軟起動的場景。

六、選型建議與工程匹配

選型時應重點考慮下列要素以確保設備性能與經濟性最優化：

1. 負載特性：明確負載類型（恒扭矩/變扭矩/過載曲線）、最大起動扭矩、慣量比（電機/負載）與平均運轉點。

2. 工作制與工況：連續工況 S1 或間斷工況需分別考慮額定功率與冷卻方式；高頻啟停需檢測滑環與軸承壽命影響。

3. 起動方式：若要求極大起動轉矩且電網容量有限，優先選擇滑環繞組外接電阻起動或串接軟起動設備；若需精確調速則考慮變頻直接控制或轉子回路結合的混合控制策略。

4. 環境因素：高溫、高粉塵、潮濕或腐蝕性環境應提升防護等級（IP）、采用防腐噴涂或不銹鋼配件并配備密封裝置。

5. 維護與監測：建議配套 PT100 溫度傳感器、振動傳感器與滑環電流/電壓監測端子，便于實施預測性維護。

6. 備件與服務：建議客戶在關鍵生產線上備有常用備件（滑環組件、碳刷、軸承）以縮短停機時間。

七、安裝、調試與運行注意事項

為了保證電機長期穩定運行，現場安裝與調試時應遵循以下流程與要點：

安裝前檢查

• 檢查機殼、腳板與軸承端蓋無運輸損傷；

• 核對銘牌參數與訂貨單是否一致；

• 清理風道與散熱口，確認無異物堵塞。

基礎與對中

• 基礎需足夠剛性并采用防震墊或基礎加固措施；

• 聯軸器對中應在冷態與熱態條件下校準，軸向/徑向間隙控制在允許范圍內。

電氣接線

• 按接線圖正確接線并做好接地，滑環電刷接線須緊固可靠；

• 若配變頻器運行，應按變頻器制造商建議布線與屏蔽，盡量縮短電纜長度并采取屏蔽接地處理。

滑環與碳刷

• 碳刷應按規定預緊力安裝并在運行初期定期檢查磨損情況；

• 滑環表面如有輕微氧化可用酒精清潔，嚴重磨損或劃傷應更換滑環。

試運行

• 首次啟動先空載低速試運行，檢查溫升、振動、噪聲與電流波形；

• 分級加載至額定負載，監測關鍵測點溫度與振動變化；

• 記錄并保存試運行數據用于后續故障分析與壽命評估。

日常運維

• 定期檢查碳刷磨損、滑環接觸電阻與軸承潤滑情況；

• 定期清理散熱口與風道，保持冷卻效率；

• 在寒冷潮濕環境應進行加熱/干燥處置以防繞組受潮。

八、常見故障與排查指引

1. 起動電流過大/起動失敗：檢查外接電阻檔位、滑環接觸是否良好、接線短路或接觸器線圈故障；

2. 碳刷快速磨損/火花嚴重：核查碳刷型號與預緊力、滑環表面粗糙度、電刷磨損不均可能與接地回路或軸電流有關；

3. 繞組溫升異常：檢查冷卻風道、冷卻風扇、繞組短路或接線不平衡；

4. 異常振動：可能由動平衡失效、軸承損傷、聯軸器對中偏差或基礎松動引起；采用振動分析診斷頻譜來源。

5. 電氣噪聲或諧波影響：若配套變頻器，應優化載波頻率、加裝濾波器或改善布線屏蔽。

九、質量保證與檢測流程

西安西瑪電機嚴格執行生產與檢驗標準，關鍵質量控制點包括：

• 原材料與零部件入廠檢驗（硅鋼片、繞組線材、軸承等）；

• 繞組制程與VPI/環氧浸漬流程控制；

• 動平衡校驗、軸承預緊與機械精度檢測；

• 出廠電氣試驗：絕緣電阻、耐壓試驗、空載/堵轉試驗及溫升試驗；

• 滑環與電刷接觸電阻測試、起動特性試驗與性能曲線記錄。

交付時可根據客戶需求提供試驗報告、裝配檢查記錄與出廠合格證。

十、售后服務與支持

西安西瑪電機為每一臺出廠電機提供完善的售后支持：

• 質保承諾：在合理使用條件下提供標準質保期內技術支持與必要的更換服務；

• 安裝與調試：可派工程師現場指導安裝、調試與性能驗收（FAT/SAT）；

• 備件保障：提供原廠備件供應與快速發貨服務，確保關鍵部件及時更換；

• 技術培訓：為用戶現場操作與維護人員提供定制化培訓課程，包含滑環維護、碳刷更換、振動診斷等；

• 遠程支持：提供電話/視頻遠程故障診斷與參數優化建議。

訂購須知與技術資料需求

為確保所購電機完全匹配現場工況，請在下單或詢價時提供以下資料：

• 額定功率/額定電壓/額定頻率/極數或目標轉速；

• 負載類型（瞬時/持續/過載特性）、最大起動轉矩與慣量比；

• 環境條件（溫度/濕度/塵埃/海拔）與防護要求（IP等級）；

• 預期起動方式（直接/電阻/軟起動/變頻）與控制接口需求；

• 安裝尺寸限制、聯接方式與機座方向（B3 等）；

• 是否需要溫度、振動傳感器或特殊涂層、防爆認證等。

西安西瑪電機的承諾

YR315M-8 75kW 380V B3 F級 S1 繞線式帶滑環異步電機是西安西瑪電機面向重載工業場景推出的成熟產品。公司以嚴苛的制造工藝、完善的檢測體系與迅捷的售后服務，為客戶提供高可靠性、高可維護性與高性價比的驅動解決方案。無論是新建項目還是舊機改造，西安西瑪電機都將以工程化的視角為您進行工況匹配、定制設計與現場支持，助力設備安全、穩定、高效運行。

若需獲得該機型的詳細性能曲線、三維安裝圖紙、試驗報告或現場選型建議，請將您的工況與要求發送給我們——西安西瑪電機工程團隊將為您提供專業、快速的技術響應與報價服務。
