一、產品概述

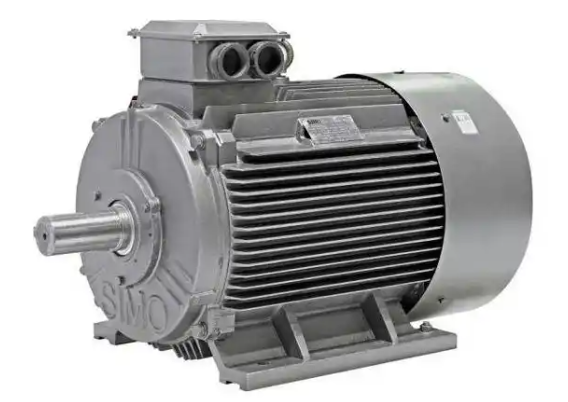

TYE4系列低壓高效永磁同步電機是我司基于多年低壓電機制造經驗，結合國內外先進設計理念與自主仿真優化技術研發的高性能驅動產品。該系列為**全封閉自扇冷（TEFC）**結構，采用內嵌式/內置永磁體設計，兼顧了高效率、高功率密度與良好的熱穩定性，能夠在較寬轉速范圍內由配套變頻器實現恒扭矩輸出，特別適用于需要長時間穩定運行、節能降耗與維護周期長的各類工業場景。

二、核心技術與設計亮點

• 內嵌式永磁設計：采用優質稀土永磁材料與優化磁路布局，在保證高能效的同時降低磁路損耗與退磁風險，實現更高的轉矩密度與效率水平。

• 多物理場仿真優化：電磁、熱、機械與振動耦合仿真貫穿產品開發，顯著提升電機在過載、低速和長時間高負荷工況下的可靠性。

• TEFC全封閉自扇冷卻：外置自扇強制對流冷卻，確保在常規環境下實現穩定的溫升控制，同時有效隔絕灰塵與潮氣，延長使用壽命。

• 緊湊結構與節省空間：通過高密度設計實現小體積大功率，有利于整機集成與機座縮小，降低系統占用空間與安裝成本。

• 與變頻器深度匹配：建議配套我司或主流廠商變頻器，支持矢量控制/FOC、再生制動與多種通訊接口（CAN、Modbus、EtherCAT 可選），以實現最佳能效與控制性能。

三、主要產品特點

• 運行效率高、功率因數優；在典型工況下可顯著降低能耗；

• 起動電流小、起動轉矩優良，適合頻繁啟停或高慣性負載場景；

• 噪聲低、振動小，機械設計符合動平衡標準；

• 防護結構可靠，密封性好，適合多數工業環境；

• 過載能力良好，短時過載能保證設備繼續穩定運行；

• 我司可按用戶工況提供專項定制服務（軸承規格、冷卻方式、接口、絕緣等級等）。

四、材料與制造工藝

• 永磁材料：采用高能級NdFeB（釹鐵硼）或按客戶要求的替代材料，經過退磁保護與表面處理工藝，提升抗腐蝕與高溫穩定性。

• 定子繞組：使用高品質絕緣材料和先進繞組工藝，降低損耗并提高絕緣壽命。

• 機殼與軸承：機殼采用高強度鑄鋁或鑄鐵；軸承采用國際/國產優質軸承并按工況選配潤滑方案及密封結構。

• 防護涂層：戶外或海洋環境可提供防腐涂層與防潮密封處理。

五、冷卻與熱管理

TYE4系列標準采用自扇風冷（TEFC），對大多數工況具備良好散熱性能。對于長期高負荷、連續運行或環境溫度較高的場合，我們可提供水冷或強制油冷改型，確保繞組與永磁體在允許溫度限值內工作，延長電機壽命并保持性能穩定。

六、控制兼容性與功能

• 推薦配套變頻器實現寬轉速范圍內的恒扭矩控制；支持矢量控制（FOC）、轉速/位置閉環控制。

• 可選帶有高分辨率編碼器或測速器，滿足伺服級控制需求。

• 支持常見工業通訊（CANopen、EtherCAT、Modbus RTU/TCP）與遠程監測方案，便于導入智能運維體系。

• 可實現故障自診斷（過溫、過載、短路、缺相、軸承異常等）并輸出報警信號。

七、典型規格（示例）

注：以下為參考范圍，具體參數可根據客戶需求與工況定制。

八、運行條件與環境適應性

• 環境空氣溫度：-15℃ ~ +40℃（標準型）；如需更寬溫度范圍可定制高/低溫版本。

• 海拔：≤ 1000 m（標準）；高海拔需按實際海拔 derating。

• 環境濕度：月均相對濕度（25℃）≤ 90%，具備防潮密封設計。

• 工作制：支持 S1（連續）及其它短時工作制（按選型確認）。

九、典型應用領域

TYE4系列廣泛適用于石油化工、電力、礦山、紡織、冶金、建筑與水處理等行業，常見負載包括：

• 各類風機、鼓風機；

• 離心泵、回水泵、循環泵；

• 空壓機與壓縮機；

• 皮帶傳動線、輸送機與常規減速傳動替代場景；

• 需要變頻調速與節能改造的傳統電機替換項目。

十、安裝、調試與維護要點

• 安裝：請保證基礎剛性與機座平整，軸向/徑向?qū)χ校裱瓘S家安裝說明書。

• 電氣接線：變頻器接線應按相序與接地規范執行，并做好屏蔽與接地措施以滿足EMC要求。

• 調試：首次啟動建議空載低速運行，逐步加載并監測溫升、振動與電流波形。

• 維護：定期檢查軸承潤滑、通風口及散熱器清潔，觀察密封與絕緣狀況；高負荷或關鍵工況建議加裝溫度/振動監測實現預測性維護。

十一、可靠性與質量保證

我司實行嚴格的質量管理體系與出廠檢測流程，主要測試項目包括空載與負載性能測試、溫升試驗、絕緣耐壓測試、振動與噪聲檢測、動平衡校驗等。產品可按客戶要求出具檢驗報告與第三方測試證明（CE、CCC、ISO9001等認證資料可提供支持）。

十二、定制化服務與交付能力

我們擁有專業研發團隊和先進生產線，能夠根據客戶的特殊工況提供深度定制服務，包括但不限于：

• 冷卻方式定制（水冷/油冷/加強風冷）；

• 高IP防護與防腐處理；

• 特殊軸承與潤滑方案（重載/高溫/長壽命設計）；

• 與客戶變頻器/控制系統的參數匹配、整機調試與現場支持；

• 提供樣機試驗、FAT/SAT與全面技術文檔（電氣圖、安裝圖、3D圖紙等）。

TYE4系列通過先進電磁設計與嚴苛工程驗證，兼具高效節能、可靠耐用、體積緊湊與易集成的特點，特別適合推進設備電氣化改造與追求LCC（全生命周期成本）優化的工業客戶。無論作為新系統的驅動核心，還是作為傳統異步電機的高效替代，TYE4都能提供穩定、節能與可預測的運行表現。
